قیچی هیدرولیک ضایعات فلزی سنگین Q91Y-630W برای پردازش ضایعات فولادی 9-11 تن در ساعت

مرور کلی محصول

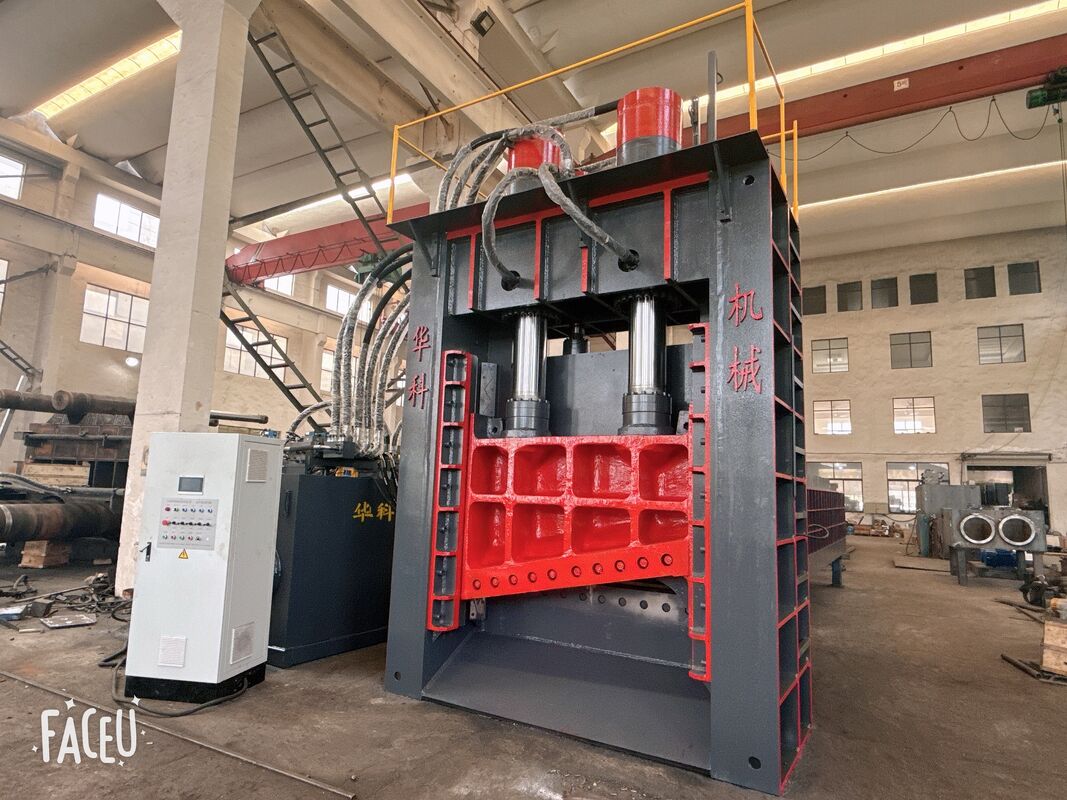

قیچی هیدرولیک ضایعات فلزی سنگین Q91Y-630W برای برش ضایعات فولادی بلند، حجیم و با حجم بالا به قطعات کوتاه‌تر و قابل مدیریت‌تر طراحی شده است. این دستگاه برای حیاط‌های بازیافت ضایعات، کوره‌های ذوب فولاد، ریخته‌گری‌ها، کارخانه‌های فرآوری فلزات و تأسیسات بازیافت زباله‌های صنعتی مناسب است.این دستگاه دو سیلندر برش اصلی را با یک سیلندر برش سریع ترکیب می‌کند و نیروی برش ترکیبی کل 655 تن را فراهم می‌کند. این دستگاه مجهز به یک جعبه تغذیه 7000 × 1600 × 900 میلی‌متر، یک تیغه برش 1600 میلی‌متری، یک سیلندر فشار دهنده مواد در عقب و یک سیستم کنترل طول برش قابل تنظیم است. برای پردازش ضایعات فولادی، ظرفیت تولید مستند به طور محافظه‌کارانه 9-11 تن در ساعت تخمین زده می‌شود.مزایای فنی کلیدی

نیروی برش ترکیبی 655 تنیبندر مقصددو سیلندر برش اصلی، هر کدام با ظرفیت تقریبی 260 تنیک سیلندر برش سریع با ظرفیت تقریبی 135 تننیروی برش ترکیبی کل: 655 تناین پیکربندی هیدرولیک نیروی لازم برای پردازش ضایعات فولادی سنگین، قطعات برش صفحه ضخیم، فولاد گرد، فولاد مربع و سایر مواد آهنی صنعتی در محدوده استحکام مواد مشخص شده را فراهم می‌کند.ظرفیت پردازش ضایعات فولادی 9-11 تن در ساعتجعبه تغذیه داخلی اندازه‌گیری می‌شود:

نوع ضایعات

ضخامت مواد

چگالی مواد

• راندمان تغذیه
• طول برش مورد نیاز
• تجربه اپراتور

سرعت تغذیه جرثقیل یا چنگک

ظرفیت ذکر شده بر اساس پردازش ضایعات فولادی است و نباید به طور خودکار برای آلومینیوم، مس، فولاد ضد زنگ یا سایر مواد بدون تأیید جداگانه اعمال شود.

جعبه تغذیه 7 متری برای ضایعات بلندجعبه تغذیه داخلی اندازه‌گیری می‌شود:

جعبه تغذیه 7 متری برای دریافت مواد ضایعاتی بلند و حجیم مناسب است. این طراحی به کاهش نیاز به برش اولیه دستی بیش از حد قبل از ورود مواد به فرآیند برش کمک می‌کند.

• مواد معمول ممکن است شامل موارد زیر باشند:
• صفحه ضایعات فولادی
• ضایعات فولاد سازه‌ای
• فولاد مربع
• ضایعات تخریب

ضایعات تولید فولاد صنعتی

جعبه تغذیه بلند همچنین از تغذیه منظم و فشار دادن مرحله‌ای مواد به سمت محفظه برش پشتیبانی می‌کند.

تیغه برش 1600 میلی‌متری

دهانه برش عریض امکان قرار دادن قطعات مختلف ضایعات در ناحیه برش را فراهم می‌کند و از پردازش ضایعات فولادی حجیم یا نامنظم پشتیبانی می‌کند.

حداقل ارتفاع باز شدن برش مستند 550 میلی‌متر و زاویه برش 10.5 درجه است.

• سیستم تغذیه مواد با فشار عقب
• کاهش وابستگی به برش شعله دستی
• ظرفیت تغذیه بزرگ
• سیلندر برش سریع
• نرخ تولید ضایعات فولادی
• نیروی برش ترکیبی 655 تنی از پردازش ضایعات فولادی سنگین در محدوده استحکام کششی و ابعاد مشخص شده پشتیبانی می‌کند.
• نیروی فشاری تقریبی: 135 تن

سرعت فشار دادن: 300 میلی‌متر بر ثانیه

روش فشار دادن: فشار سیلندر عقب

طول برش: قابل تنظیمسیستم کنترل طول: شامل

سیستم نگهدارنده مواد هیدرولیک

قبل از مرحله برش اصلی، سیستم نگهدارنده مواد ضایعات را در موقعیت پایدارتری فشار می‌دهد.موجود استپارامترهای نگهدارنده موادمدل سیلندر: YG200/140-950

حداکثر نیروی فشاری: 800 کیلونیوتن در هر سیلندر

نیروی نگهدارنده تقریبی: 80 تن در هر سیلندر

نیروی نگهدارنده کل: تقریباً 160 تن

• حرکت سیلندر: 900 میلی‌متر
• سیستم نگهدارنده به تثبیت ضایعات شل یا نامنظم قبل از برش کمک می‌کند و حرکت مواد را در طول چرخه برش کاهش می‌دهد.
• ظرفیت برش مرجع
• فایل PDF ظرفیت‌های برش مرجع را برای فولاد با استحکام کششی که از حد زیر تجاوز نمی‌کند، مشخص می‌کند:
• Δb ≤ 450 MPa
• تحت شرایط استحکام مواد مشخص شده، اندازه‌های مرجع مستند شامل موارد زیر است:
• مواد
• اندازه برش مرجع

فولاد گرد

Ø130 میلی‌متر

فولاد مربع

120 × 120 میلی‌متر

صفحه فولادی

• 60 × 600 میلی‌متر
• این مقادیر باید به عنوان ظرفیت‌های مرجع تحت شرایط مواد ذکر شده در نظر گرفته شوند. عملکرد برش واقعی ممکن است بسته به درجه مواد، شکل، موقعیت تغذیه، وضعیت تیغه و روش عملیاتی متفاوت باشد.
• مشخصات فنی اصلی
• مورد
• مشخصات
• مدل دستگاه

Q91Y-630W

نوع دستگاه

دستگاه برش ضایعات فلزی هیدرولیک

نیروی برش ترکیبی

655 تن

طول تیغه برش

1600 میلی‌متر

مدل پمپ خنک کننده: 65-125A-2.2توان پمپ خنک کننده: 2.2 کیلوواتسرعت نامی: 1450 دور در دقیقه

جریان نامی: 200 لیتر در دقیقه

فشار نامی: 0.63 مگاپاسکال

مدل خنک کننده آب: BB60H-20

• تعداد: 1 مجموعه
• سیستم خنک کننده از مدیریت دمای روغن هیدرولیک در طول عملیات صنعتی پشتیبانی می‌کند.
• نمایشگر متنی XINJIE
• این دستگاه مجهز به کنترل PLC و عملیات از راه دور است.
• اجزای اصلی کنترل ذکر شده در مشخصات عبارتند از:

PLC سری Omron CP1E

• سوئیچ‌های حد Omron
• نمایشگر متنی XINJIE
• قطعات الکتریکی Delixi
• شیرهای برقی Yicheng

صفحات سایش فولاد مخصوص Xingchengعملکرد کنترل از راه دور به اپراتور اجازه می‌دهد تا اقدامات دستگاه را از یک موقعیت کاری مناسب مدیریت کند. این می‌تواند نیاز به ماندن در نزدیکی ناحیه برش در طول عملیات عادی را کاهش دهد.کاربردهای مناسبقیچی هیدرولیک ضایعات فلزی Q91Y-630W می‌تواند در صنایع زیر استفاده شود:حیاط‌های بازیافت ضایعات فلزی

این دستگاه می‌تواند ضایعات آهنی بلند، حجیم و نامنظم را به بخش‌های کوتاه‌تر برای مرتب‌سازی، ذخیره‌سازی، حمل و نقل یا فروش مجدد پردازش کند.

کوره‌های ذوب فولاد

کوره‌های ذوب فولاد می‌توانند از این دستگاه برای آماده‌سازی مواد ضایعاتی قبل از شارژ کوره استفاده کنند.

• ریخته‌گری‌ها
• ریخته‌گری‌ها ممکن است از این دستگاه برای کاهش ابعاد ضایعات فولادی و آماده‌سازی خوراک قابل مدیریت‌تر برای کوره استفاده کنند.
• کارخانه‌های فرآوری فلزات
• قطعات برش صفحه فولادی، بقایای تولید، ضایعات سازه‌ای و سایر زباله‌های فلزی صنعتی را می‌توان قبل از بازیافت پردازش کرد.
• پردازش ضایعات تخریب
• فولاد سازه‌ای بلند و زباله‌های تخریب را می‌توان قبل از حمل و نقل یا پردازش بیشتر کوتاه کرد.
• مواد معمول

این دستگاه عمدتاً برای پردازش ضایعات آهنی در نظر گرفته شده است.

مواد مناسب ممکن است شامل موارد زیر باشند:

صفحه ضایعات فولادی

قطعات برش فولادی سنگین

• ضایعات فولاد گرد
• ضایعات فولاد مربع
• ضایعات فولاد سازه‌ای
• مقاطع فولادی بلند
• ضایعات فولاد صنعتی
• ضایعات تخریب

ضایعات آهنی سنگین مخلوط

ابعاد مواد، درجه فولاد، استحکام کششی، شکل و روش تغذیه باید قبل از انتخاب دستگاه تأیید شوند.

نحوه کار قیچی ضایعات فلزی Q91Y-630W

مرحله 1: بارگیری ضایعات

ضایعات فولادی توسط جرثقیل، چنگک هیدرولیک، بیل مکانیکی یا سایر تجهیزات بارگیری مناسب در جعبه تغذیه 7000 میلی‌متری بارگیری می‌شود.

مرحله 2: فشار دادن مواد

سیلندر هیدرولیک عقب ضایعات را به سمت محفظه برش فشار می‌دهد. اپراتور می‌تواند فاصله تغذیه را مطابق با طول برش مورد نیاز تنظیم کند.

مرحله 3: نگه داشتن مواد

دو سیلندر نگهدارنده هیدرولیک ضایعات را فشار داده و قبل از برش تثبیت می‌کنند.

مرحله 4: برش هیدرولیک

سیلندرهای برش اصلی و سیلندر برش سریع تیغه را از طریق مواد عبور می‌دهند.

مرحله 5: تخلیه مواد

پس از برش، قطعات کوتاه‌تر ضایعات از ناحیه برش می‌افتند و می‌توانند برای حمل و نقل، ذخیره‌سازی یا شارژ کوره جمع‌آوری شوند.

مرحله 6: پردازش تکراری

سیلندر عقب مواد باقی‌مانده را پیش می‌برد و دستگاه چرخه برش را تکرار می‌کند.

مزایا برای عملیات پردازش ضایعات

• کاهش وابستگی به برش شعله دستی
• ضایعات بلند یا حجیم اغلب قبل از حمل و نقل یا استفاده در کوره نیاز به برش اولیه دارند. برش هیدرولیک می‌تواند وابستگی به برش شعله دستی را برای مواد مناسب کاهش دهد.
• ابعاد قابل مدیریت‌تر ضایعات
• سیستم فشار دهنده و کنترل طول قابل تنظیم به تولید قطعات ضایعاتی کوتاه‌تر که ذخیره، حمل و نقل و تغذیه در تجهیزات پایین‌دستی آسان‌تر است، کمک می‌کند.
• ظرفیت تغذیه بزرگ
• جعبه تغذیه 7000 × 1600 × 900 میلی‌متری می‌تواند ضایعات بلند و حجیم را دریافت کند و نیاز به برش هر قطعه قبل از بارگیری را کاهش می‌دهد.
• نیروی هیدرولیک سنگین
• نیروی برش ترکیبی 655 تنی از پردازش ضایعات فولادی سنگین در محدوده استحکام کششی و ابعاد مشخص شده پشتیبانی می‌کند.
• مناسب برای حجم ضایعات صنعتی

با نرخ تولید ضایعات فولادی مستند 9-11 تن در ساعت، این دستگاه برای عملیات بازیافت که به ظرفیت پردازش بالاتری نسبت به قیچی‌های تمساح کوچک یا تجهیزات برش دستی نیاز دارند، در نظر گرفته شده است.

اطلاعات حمل و نقل

دستگاه برای حمل و نقل به بخش‌های اصلی تقسیم می‌شود.

بخش حمل و نقل

ابعاد تقریبی

وزن تقریبی

دستگاه اصلی

6.03 × 3.24 × 1.85 متر

33 تن

جعبه مواد

8.3 × 2.3 × 1.75 متر

17 تن

ایستگاه هیدرولیک

4.60 × 2.10 × 2.25 متر

5.5 تن

پیشنهاد حمل و نقل مستند شامل یک کانتینر تخت 40 فوتی با الزامات احتمالی اضافه عرض یا ارتفاع، همراه با کانتینرهای اضافی برای سایر بخش‌های دستگاه است. انتخاب نهایی کانتینر باید مطابق با مسیر حمل و نقل، محدودیت‌های حامل، الزامات بندر و ابعاد نهایی بسته‌بندی تأیید شود.

چرا قیچی هیدرولیک ضایعات فلزی Q91Y-630W را انتخاب کنیم؟

Q91Y-630W ترکیبی عملی از نیروی برش سنگین، ظرفیت تغذیه مواد بلند، فشار هیدرولیک، کنترل PLC و خروجی ضایعات فولادی صنعتی را ارائه می‌دهد.

دلایل کلیدی برای در نظر گرفتن این مدل عبارتند از:

نیروی برش ترکیبی 655 تنی

ظرفیت مستند ضایعات فولادی 9-11 تن در ساعت

جعبه تغذیه 7000 میلی‌متری

عرض برش 1600 میلی‌متر

نیروی فشار دهنده عقب 135 تنی

کنترل طول برش قابل تنظیم

نیروی نگهدارنده مواد تقریباً 160 تنی

عملیات PLC و کنترل از راه دور

بله. سیستم فشار دهنده مواد در عقب شامل عملکرد کنترل طول برش است که به اپراتور اجازه می‌دهد فاصله تغذیه را تنظیم کند.

دستگاه چه موادی را می‌تواند پردازش کند؟

این دستگاه عمدتاً برای ضایعات فولادی طراحی شده است. شرط مرجع مستند فولاد با استحکام کششی بیش از 450 مگاپاسکال است.

آیا می‌تواند فولاد گرد و فولاد مربع را برش دهد؟

• تحت شرایط استحکام مواد مستند، ظرفیت‌های برش مرجع شامل موارد زیر است:
• فولاد گرد تا Ø130 میلی‌متر
• فولاد مربع تا 120 × 120 میلی‌متر
• صفحه فولادی تا 60 × 600 میلی‌متر
• آیا دستگاه کاملاً خودکار است؟
• این دستگاه شامل کنترل PLC، عملیات از راه دور، فشار هیدرولیک، نگهدارنده مواد و کنترل طول است. با این حال، سند موجود آن را به عنوان یک خط تولید کاملاً بدون اپراتور توصیف نمی‌کند.
• آیا ولتاژ قابل سفارشی سازی است؟
• بله. مشخصات استاندارد 380 ولت، 3 فاز، 50 هرتز است و منبع تغذیه را می‌توان مطابق با الزامات الکتریکی محلی مشتری سفارشی کرد.
• درخواست پیشنهاد فنی
• برای توصیه قیچی ضایعات فلزی هیدرولیک مناسب، لطفاً موارد زیر را ارائه دهید:

عکس‌ها یا فیلم‌های ضایعات

نوع مواد و درجه فولاد

حداکثر ابعاد موادضخامت موادظرفیت تولید مورد نیاز در ساعت یا در روز

طول برش مورد نیاز

ولتاژ و فرکانس محلیبندر مقصد
