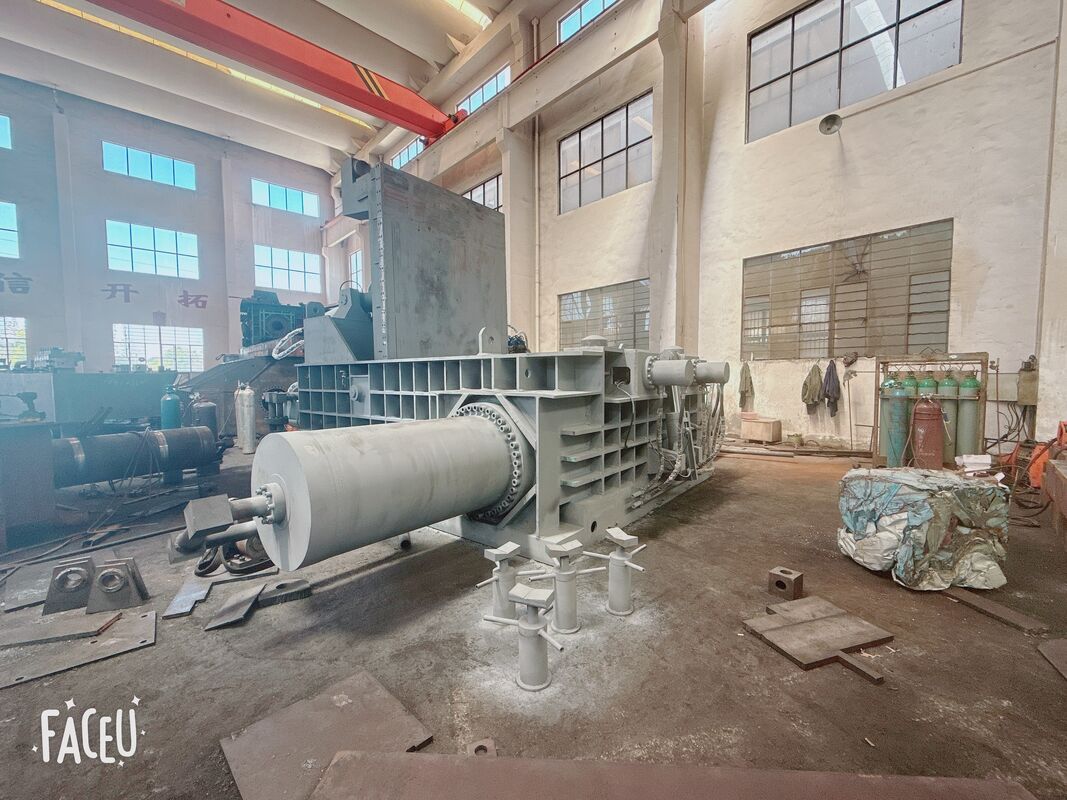

بیلر ضایعات هیدرولیک Y81-QF-630 630 تن

Y81-QF-630 یک بیلر ضایعات هیدرولیک سنگین است که برای کاربردهای بازیافت فلزات و پردازش ضایعات با حجم بالا ساخته شده است.

دستگاه مجهز به بزرگ استمحفظه فشرده سازی 3500 × 3000 × 1300 میلی متر، دو سیلندر تراکمی اصلی، دو سیلندر تراکم جانبی و یک سیستم تخلیه عدل هیدرولیک.

با مقطع عدل از700 × 700 میلی مترو قابل تنظیم طول عدل از600 تا 2000 میلی متر، این دستگاه می تواند ضایعات فولادی حجیم را به عدل های متراکم و قابل کنترل برای حمل و نقل، ذخیره سازی و شارژ کوره فشرده کند.

Y81-QF-630 از کنترل خودکار PLC و عملکرد از راه دور استفاده می کند و به اپراتورها کمک می کند تا فرآیندهای فشرده سازی و تخلیه عدل را از موقعیت کاری ایمن تر کنترل کنند.

ویژگی های اصلی بیلر ضایعاتی Y81-QF-630

سیستم فشرده سازی هیدرولیک سنگین

این دستگاه از دو سیلندر فشرده سازی اصلی با رانش نامی 6300 کیلو نیوتن استفاده می کند. دو سیلندر تراکم جانبی فشرده سازی اضافی را از کنار محفظه ایجاد می کنند.

این طراحی فشرده سازی چند جهته به کاهش حجم ضایعات حجیم و تشکیل عدل های فلزی مستطیلی فشرده کمک می کند.

محفظه بارگیری بزرگ 3500 × 3000 میلی متر

محفظه فشرده سازی اندازه گیری می کند:

3500 × 3000 × 1300 میلی متر

دهانه تغذیه بزرگ برای جابجایی ضایعات فلزی بزرگ و نامنظم مناسب است. مواد را می توان توسط جرثقیل، گیره، بیل مکانیکی یا سایر تجهیزات حمل و نقل در محفظه بارگذاری کرد.

طول بیل قابل تنظیم

سطح مقطع استاندارد عدل عبارت است از:

700 × 700 میلی متر

طول عدل را می توان تقریباً از موارد زیر تنظیم کرد:

600 تا 2000 میلی متر

طول قابل تنظیم عدل به اپراتور اجازه می دهد تا وزن و ابعاد عدل را با نیازهای حمل و نقل، ذخیره سازی یا شارژ کوره مطابقت دهد.

عدل ضایعات فولادی با چگالی بالا

برای مواد قراضه فولادی مناسب، چگالی عدل تمام شده می تواند به:

≥2000 کیلوگرم بر متر مکعب

چگالی واقعی عدل بستگی به نوع، ضخامت، شکل و چگالی اولیه مواد قراضه دارد.

کنترل اتوماتیک PLC

Y81-QF-630 توسط یک سیستم PLC کنترل می شود و از عملیات از راه دور پشتیبانی می کند.

سیستم عامل فرآیندهای فشرده سازی اصلی، فشرده سازی جانبی، پوشش محفظه، قفل و تخلیه عدل را کنترل می کند.

اتوماسیون به استاندارد کردن چرخه عدل بندی و کاهش وابستگی به عملکرد دستی شیر هیدرولیک کمک می کند.

تخلیه بیل جلویی

پس از فشرده سازی، عدل تمام شده توسط یک سیلندر چرخش عدل هیدرولیک از جلوی دستگاه تخلیه می شود.

این روش تخلیه برای چیدمان بیلر با تجهیزات جمع آوری، توزین یا حمل و نقل عدل پایین دست مناسب است.

مشخصات فنی

سیستم هیدرولیک

سیستم هیدرولیک در حدود سه موتور 45 کیلووات و سه پمپ هیدرولیک A4V-250 طراحی شده است.

هر پمپ هیدرولیک دارای جابجایی نامی 250 ml/r و فشار اسمی 31.5 مگاپاسکال است. فشار کاری سیستم هیدرولیک دستگاه حداکثر 25 مگاپاسکال کنترل می شود.

مخزن بزرگ روغن هیدرولیک دارای ظرفیت تقریباً 5000 لیتر است. حدود 4500 لیتر روغن هیدرولیک مناسب برای عملکرد عادی مورد نیاز است.

یک کولر آبی GLB-25 برای کنترل دمای روغن هیدرولیک در حین کار مداوم تعبیه شده است.

سیستم آب خنک کننده نهایی باید با توجه به دمای محیط محلی، کیفیت آب و ساعات کار طراحی شود.

مواد معمولی

بیلر فلزی هیدرولیک Y81-QF-630 را می توان برای پردازش انواع ضایعات آهنی حجیم پیکربندی کرد، از جمله:

• برش های ورق فولادی
• ضایعات فولادی سازه
• ضایعات تولید فولاد
• ضایعات فلزات سنگین صنعتی
• ضایعات مخلوط فولاد
• قطعات فولادی بزرگ و نامنظم
• ضایعات تولید شده توسط کارخانه های فرآوری فولاد
• فلز قابل بازیافت جمع آوری شده توسط محوطه های قراضه بزرگ

عکس های مواد، حداکثر ابعاد مواد و ضخامت مواد باید قبل از تولید تأیید شود.

برای ضایعات فولادی بسیار ضخیم، بزرگ یا با استحکام بالا، ممکن است قبل از بارگیری مواد در بیلر نیاز به پیش برش باشد.

برنامه های کاربردی معمولی

محوطه های بازیافت فلز

محفظه بزرگ به شرکت های بازیافت اجازه می دهد تا ضایعات حجیم را پردازش کرده و فضای مورد نیاز برای ذخیره سازی را کاهش دهند.

کارخانه های فولاد

عدل های ضایعات فولادی فشرده را می توان برای حمل و نقل و شارژ کوره با توجه به اندازه و چگالی مورد نیاز کارخانه فولاد تهیه کرد.

کارخانه های ساخت فلز

لبه های ورق فولادی، بریدگی های ساختاری و ضایعات تولیدی را می توان به عدل های قابل کنترل فشرده کرد.

مراکز جمع آوری ضایعات

ضایعات فلزی شل را می توان برای بهبود سازماندهی ذخیره سازی و تسهیل بارگیری در کامیون ها یا کشتی ها فشرده کرد.

تاسیسات پردازش زباله های صنعتی

این دستگاه را می توان در یک خط بزرگ بازیافت فلز با جرثقیل ها، گیره ها، نوار نقاله ها، سیستم های توزین و تجهیزات حمل عدل ادغام کرد.

مزایای استفاده از بیلر فلزی سنگین

کاهش حجم قراضه

فشرده سازی ضایعات فولادی شل و حجیم به طور قابل توجهی فضای اشغال شده توسط مواد را کاهش می دهد.

حمل و نقل آسان تر

عدل های مستطیلی یکنواخت نسبت به ضایعات نامنظم شل، آسان تر بلند کردن، چیدن و حمل و نقل هستند.

بهبود مدیریت ذخیره سازی

عدل های تمام شده را می توان با کارایی بیشتری در انبارها، محوطه های ضایعات و مناطق بارگیری مرتب کرد.

ابعاد بیل کنترل شده

بخش عدل 700 × 700 میلی متر و طول عدل قابل تنظیم، مطابقت با نیازهای مختلف حمل و نقل پایین دست را آسان تر می کند.

عملیات از راه دور ایمن تر

سیستم کنترل از راه دور به اپراتور اجازه می دهد تا دستگاه را بدون ایستادن مستقیم در کنار محفظه تراکم مشاهده کند.

مناسب برای پروژه های بزرگ پردازش ضایعات

محفظه بزرگ، سیلندرهای هیدرولیک متعدد و توان نصب شده 135 کیلووات، Y81-QF-630 را برای کاربردهای بازیافت ضایعات صنعتی مناسب می کند.

ابعاد دستگاه و الزامات نصب

ابعاد کلی دستگاه تقریباً عبارتند از:

9500 × 8555 × 3085 میلی متر

هنگامی که پوشش محفظه کاملاً باز می شود، ارتفاع کل دستگاه تقریباً برابر است:

4660 میلی متر

منطقه نصب توصیه شده تقریباً:

10.2 × 9.8 متر

فضای اضافی باید برای:

• تجهیزات بارگیری مواد
• حذف بیل
• تعمیر و نگهداری ایستگاه های هیدرولیک
• دسترسی به کابینت کنترل برق
• تجهیزات آب خنک کننده
• دسترسی اپراتور
• جابجایی قطعات یدکی

مشتری باید طبق نقشه پی نهایی ارائه شده پس از تایید سفارش، فونداسیون بتن آرمه را تهیه کند.

اطلاعات حمل و نقل

با توجه به ابعاد و وزن کل Y81-QF-630، این دستگاه برای حمل و نقل با کشتی فله مناسب است.

بخش های اصلی حمل و نقل عبارتند از:

طرح نهایی حمل و نقل، نقاط بالابر و روش بسته بندی با توجه به بندر مقصد و مسیر حمل و نقل تایید می شود.

گزینه های سفارشی سازی

Y81-QF-630 را می توان با توجه به شرایط کاری مشتری سفارشی کرد.

سفارشی سازی موجود ممکن است شامل موارد زیر باشد:

• ولتاژ و فرکانس منبع تغذیه مختلف
• طول عدل سفارشی
• سیستم گرمایش روغن هیدرولیک برای مناطق سردسیر
• سیستم خنک کننده روغن هیدرولیک پیشرفته
• برندهای مختلف PLC و قطعات الکتریکی
• پیکربندی کنترل از راه دور
• جرثقیل بارگیری یا ادغام گربر مواد
• سیستم توزین بیل
• حفاظت ایمنی سفارشی
• پکیج قطعات یدکی
• پشتیبانی نصب و راه اندازی

تمام سفارشی سازی باید قبل از ساخت تایید شود.

اطلاعات مورد نیاز برای انتخاب ماشین

برای توصیه صحافی ضایعات فلزی، لطفاً موارد زیر را ارائه دهید:

1. عکس یا فیلم از مواد قراضه
2. نوع فلز مورد پردازش
3. حداکثر ابعاد مواد
4. حداکثر ضخامت مواد
5. ظرفیت پردازش مورد نیاز در هر ساعت یا در روز
6. ابعاد عدل مورد نیاز
7. وزن یا چگالی عدل مورد نیاز
8. منبع تغذیه محلی
9. روش بارگذاری
10. بندر مقصد

بر اساس این اطلاعات، تیم مهندسی ما می تواند ارزیابی کند که آیا Y81-QF-630 برای پروژه شما مناسب است یا خیر.

سوالات متداول

اندازه محفظه تراکم Y81-QF-630 چقدر است؟

اندازه محفظه تراکم 3500 × 3000 × 1300 میلی متر است.

اندازه عدل تمام شده چقدر است؟

سطح مقطع استاندارد عدل 700 × 700 میلی متر است. طول بیل را می توان از حدود 600 تا 2000 میلی متر تنظیم کرد.

چگالی عدل چقدر است؟

برای ضایعات فولادی مناسب، چگالی عدل می تواند حداقل به 2000 کیلوگرم بر متر مکعب برسد. چگالی واقعی به نوع ماده، ضخامت و شرایط اولیه بستگی دارد.

مجموع توان نصب شده چقدر است؟

مجموع قدرت نصب شده 135 کیلووات است که از سه موتور اصلی 45 کیلووات تشکیل شده است.

زمان چرخه ماشین چقدر است؟

زمان چرخه بدون بار تقریباً 110 تا 120 ثانیه است. ظرفیت واقعی تولید به راندمان بارگیری، نوع قراضه، اندازه مواد و طول عدل بستگی دارد.

آیا دستگاه به طور خودکار کار می کند؟

بله. این دستگاه از کنترل خودکار PLC استفاده می کند و از عملیات از راه دور پشتیبانی می کند.

عدل تمام شده چگونه تخلیه می شود؟

عدل توسط یک سیلندر چرخشی هیدرولیک از جلوی دستگاه تخلیه می شود.

آیا می توانید ظرفیت تولید ساعتی دقیق را ارائه دهید؟

ظرفیت ساعتی باید با توجه به تراکم مواد مشتری، روش بارگیری، طول عدل و وزن عدل مورد نیاز محاسبه شود. قبل از تایید ظرفیت، عکس های مواد و الزامات تولید ضروری است.

آیا می توان ولتاژ را سفارشی کرد؟

بله. مشخصات استاندارد 415 ولت، 3 فاز، 50 هرتز است. سایر تنظیمات ولتاژ و فرکانس را می توان با توجه به کشور مقصد طراحی کرد.

آیا می توان دستگاه را در کانتینر حمل کرد؟

با توجه به ابعاد بزرگ و وزن کل تقریبی 90 تن، روش حمل و نقل توصیه شده کشتی فله است.

چرا ماشین آلات Jiangyin Huake را انتخاب کنید؟

Jiangyin Huake Machinery Equipment Co., Ltd. متخصص در تجهیزات بازیافت فلزات هیدرولیک است و راه حل های سفارشی را با توجه به مواد ضایعات مشتری، هدف تولید و شرایط عملیاتی ارائه می دهد.

قبل از توصیه یک ماشین، تیم فنی ما نوع مواد، ابعاد مواد، اندازه عدل هدف، روش بارگیری و ظرفیت مورد نیاز را ارزیابی می‌کند.

این فرآیند انتخاب مبتنی بر پروژه کمک می کند تا اطمینان حاصل شود که سیستم هیدرولیک، ابعاد محفظه و مشخصات عدل با عملیات بازیافت واقعی مشتری مطابقت دارد.

درخواست یک پیشنهاد فنی

لطفا عکس های مواد ضایعات، حداکثر ابعاد مواد، ظرفیت روزانه مورد نیاز، اندازه عدل و منبع تغذیه محلی خود را برای ما ارسال کنید.

تیم مهندسی ما نیازهای شما را ارزیابی می کند و پیکربندی ماشین، پیشنهاد فنی و قیمت مناسب برای پروژه شما آماده می کند.
